牛骨膠屬性

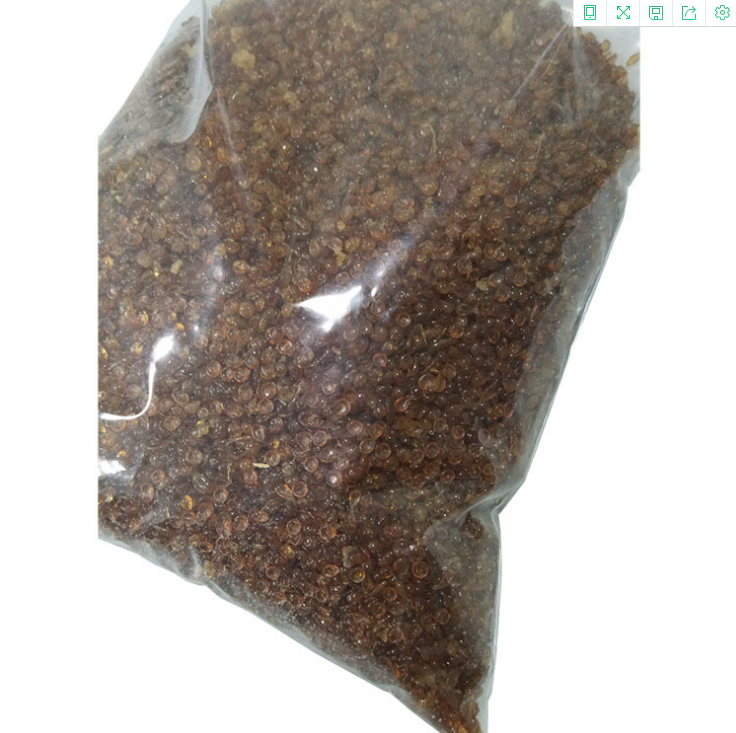

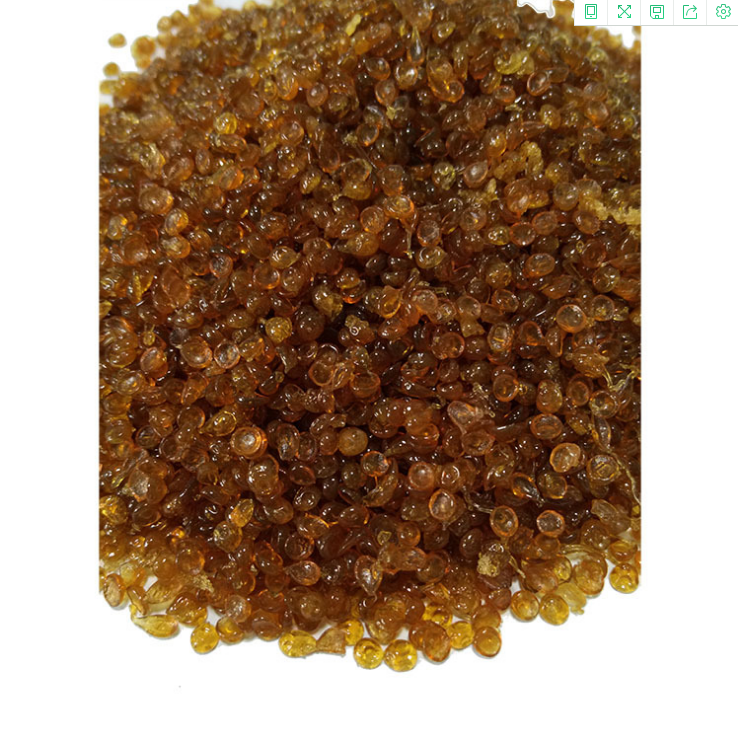

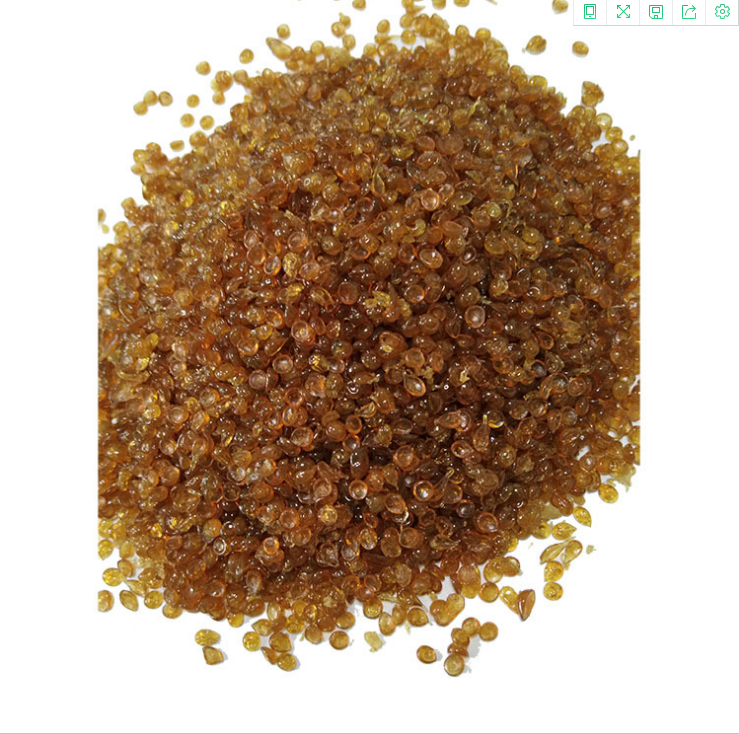

　　骨膠是-種使用最為廣泛的動(dòng)物類點(diǎn)結(jié)材料。因其外觀為珠狀也稱作珠狀骨膠。其特點(diǎn)是：黏結(jié)性能好， 強(qiáng)度高，水分少，干燥快，黏結(jié)定型好，且價(jià)格低廉、使用方便，特別適合粘結(jié)和欄制精裝書封殼，可得到 良好的效果。

　　骨膠性能

　　動(dòng)物膠的主要成分是明交肽蛋白質(zhì)，其純度低的一種

　　骨膠的等級(jí)

　　稱骨膠。骨膠是脆性硬塊凝固體。膠原是不溶于水的蛋白質(zhì)，經(jīng)加熱等處理后，變成蛋白質(zhì)的另-和形式叫 膠朊，能溶于熱水井具有黏結(jié)性能

　　骨膠的膠膜形成后很空固，高有彈性：但骨膠不耐水，遇水會(huì)使膠層影脹而失去點(diǎn)結(jié)強(qiáng)度：其耐高蝕性也較 差，溫度過高、濕度過大都會(huì)引起變化。

　　骨膠用途

　�、僮髡辰Y(jié)

　　骨膠劑，用于鉛筆，砂布、砂紙等的粘結(jié)及膠合木器，裝訂書本等。

　　用于印刷制版及金屬銘牌和微章制造。骨膠溶液中加入重格酸鹽，涂在金屬表面后烘干，進(jìn)行曝光后可 形成不溶解的薄層，被遮住面未受到喝光的部分仍然可溶于水面洗去，這樣就可以利用蝕刻制成印刷版等產(chǎn) 品。還能用于絲網(wǎng)印刷。

　�、塾米麟婂冊醇觿�。在電鍍液中加入少量骨膠可使渡層表面光亮，

　　可作施膠劑，用于造紙和紡織工業(yè)。草帽施上骨膠后，再用甲醛處理，不易變形并可防水。 國可作助凝劑。骨膠是種動(dòng)物膠， 是鏈狀天然高分子物質(zhì)，主要成分是蛋白質(zhì)，其分子量在3000 80000 之間，能溶于水，投加到水中后主嬰常吸附架橋促進(jìn)脫穩(wěn)膠體顆粒聚集。骨膠與鋁鹽或鐵鹽配合使用，可以 獲得很好的混凝效果，我國南京自來水公司曾于1966年首次用骨膠作助凝劑與三氧化鐵配合使用，獲得了很 好的處理效果。

　　生產(chǎn)工藝

　　將骨料軋碎至平均為1 ~ 8CM大小的碎塊，用苯、石油醚等有機(jī)溶劑進(jìn)行骨油的草取，使骨料中的脂肪含量降 至1%以下，一般為0.3-0.5%左右，然后在一個(gè)轉(zhuǎn)鼓中仗骨料相互摩擦，以使表面上我余的肉和筋等分離。再 裝入漂白罐中，加水并通入二氧化硫氣。二氧化硫溶于水而生成亞硫酸，除有漂白作用外還有天茵和酸處理 作用，二氧化硫使骨料中的部分磷酸鈣轉(zhuǎn)變?yōu)榱姿岫�氧何而溶解于水中，這樣可使骨質(zhì)疏松而便于用水萃取。這一工序在一些生產(chǎn)企業(yè)中俗稱熏骨。經(jīng)二氧化硫處理和水洗即送去草取。萃取在0. 25SUPRA左右的壓力下 進(jìn)行，因此溫度較高。寒取器般以6-8個(gè) 為一組，定時(shí)將苯取液逐罐逆向流動(dòng)。從新裝料的草取器抽出的 是最濃的萃取液。草取液經(jīng)過濾后再然發(fā)濃縮到50%左右加入近當(dāng)?shù)姆栏瘎┖罄鋮s形成凝膠，烘干成為骨 膠。

　　骨膠使用

　　使用骨膠時(shí)，先用體積相等或略多的水( 最好用熱水)將骨膠浸泡10小時(shí)左右，使膠塊變軟，然后加熱至75 C左右，使其成為膠液即可使用，膠與水的比例應(yīng)根據(jù)所需黏度而定，如水多點(diǎn)度低而�。杭铀�少黏度就高 而稠。熱膠時(shí)膠溫不宜過高，溫度超過100則會(huì)因分子降解而使黏度下降，膠老化變質(zhì)。骨膠在使用中有 微量沉淀，所以要邊用邊加本井進(jìn)行必要的攪拌，以調(diào)節(jié)黏度和流動(dòng)性。熱膠時(shí)必須采用浴熱方法，決不可 用儲(chǔ)存膠的容器直接加熱。

　　骨膠要保持在一定溫度條件下才可使用，因此，當(dāng)飲用中需加水時(shí)，加入的水與膠體說度應(yīng)基本相同，不可 加入冷水。因?yàn)楣悄z要保持一定溫度(75C 10C)，加入冷水后膠水的溫度驟降會(huì)出現(xiàn)凝條塊狀，而影響 黏結(jié)效果。使用骨膠時(shí)涂膠速度要快，均勻，不要一次蘸 膠過多造成膠層不平，滲透聯(lián)粘漏膠等問題。
